Kikusui PBZ bipoláris - 4 kvadráns, 4 negyedes - AC és DC tápegység

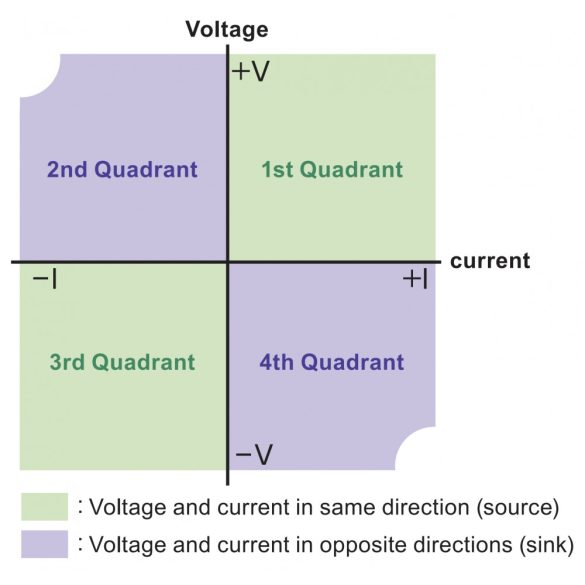

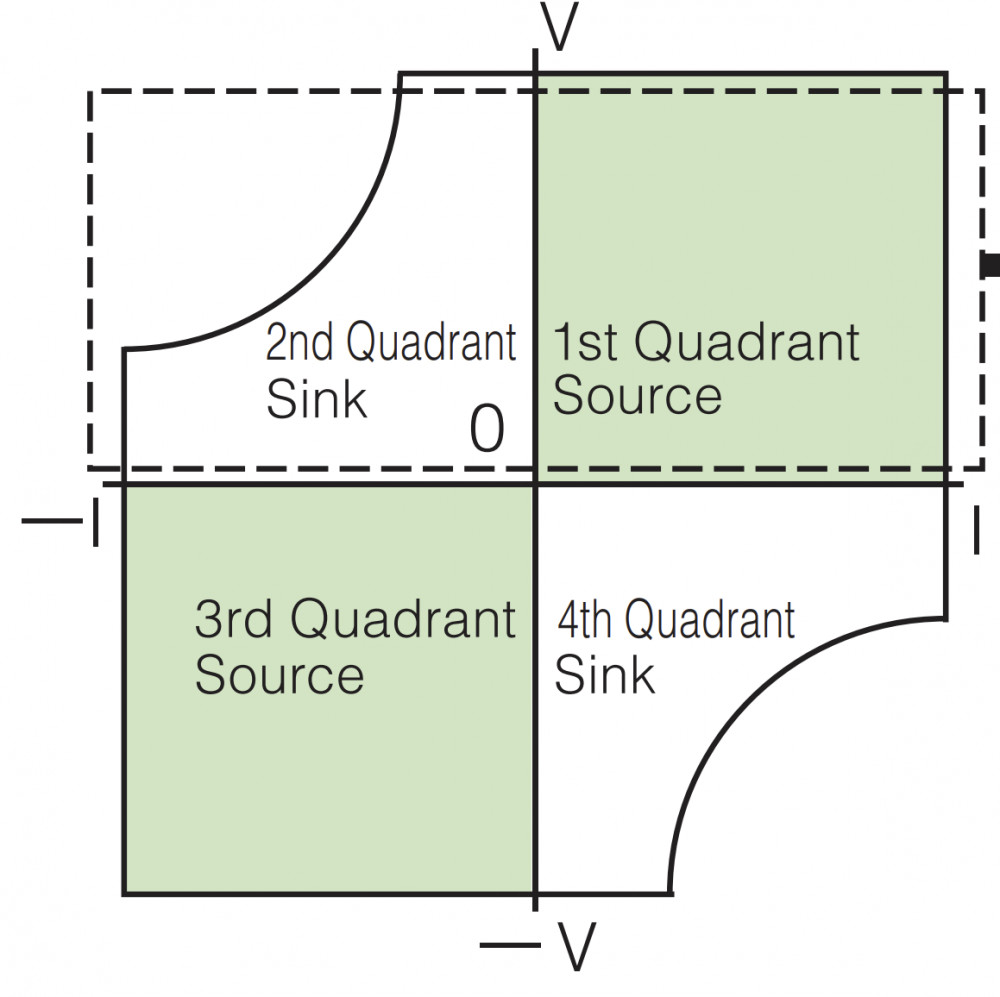

A PBZ sorozat egy bipoláris AC+DC programozható tápegység sorozat, amely zökkenőmentesen halad át a nulla értéken biztosítva a kimeneti kapcsok között a ± feszültséget és ± áramot a csatlakozók megváltoztatása nélkül. A PBZ tápegységek négy-kvadráns, 4 negyedes működésre képesek, ami azt jelenti, hogy mind forrásként mind nyelőként képesek működni, ideálisak induktív és a kapacitív terhelések meghajtására.



A tápegységek beépített funkciógenerátorral rendelkeznek, lehetővé téve ezáltal a könnyű hullámforma és szekvencia generálást. A PBZ tápegységek kimeneti árama több tápegység összekapcsolásával növelhető. A kapcsolóüzemű és lineáris működési technológia használatának eredménye képpen 40%-kkal csökkent a tápegység tömege, miközben rendkívül nagy sebességű működést (CV mód: 100 kHz) és alacsony ripple zajt eredményezett.

Kérdés a termékről
Részletek
Adatok
Videó
Részletek

Specifikációk:

  • DC kimenet: 20V, 40V, 60V, 80V
  • Teljesítmény: 400W és annak többszörösei, egészen 4000W DC teljesítményig, vagy egyedi igények esetén akár magasabb teljesítményig.
  • Gyors tranziens szimulációra alkalmas, a piac legdinamikusabb DC kimenettel rendelkező tápegysége
  • 3,5 us-os fel- és lefutási idő, ami alkalmas „voltage variation” tesztekre
  • GPIB, USB és RS232C interfész alapkiszerelésben
  • LAN (LXI) interfész opcionálisan
  • Négy kvadráns, 4 negyedes működés
  • Egyedi, programozott hullámformák, beépített funkciógenerátor
  • Szekvenciák létrehozása, akár 1024 lépésben
  • Unipoláris és bipoláris működés
  • Alacsony ripple zaj
  • Párhuzamos működés, akár pl. 20V-200A, vagy 40V-100A
  • Névleges áram 6 szorosának generálása rövid ideig (PBZ20-20A)
  • ISO16750-2 és ISO7637-2 és automotive szabványok támogatása

Elérhető típusok:

PBZ20-20 Programmable Bipolar Power Supply, ± 0V - 20V, ± 0A - 20A
PBZ40-10 Programmable Bipolar Power Supply, ± 0V - 40V, ± 0A - 10A
PBZ60-6.7 Programmable Bipolar Power Supply, ± 0V - 60V, ± 0A - 6.7A
PBZ80-5 Programmable Bipolar Power Supply, ± 0V - 80V, ± 0A - 5A
PBZ20-20A Programmable Bipolar Power Supply, ± 0V - 20V, ± 0A - 20A,
Peak current output (6x rating)
PBZ20-60 SR WITH CAL High Power Programmable Bipolar Power Supply, ± 0V - 20V, ± 0A - 60A
PBZ20-80 SR WITH CAL High Power Programmable Bipolar Power Supply, ± 0V - 20V, ± 0A - 80A
PBZ20-100 SR WITH CAL High Power Programmable Bipolar Power Supply, ± 0V - 20V, ± 0A - 100A
PBZ40-30 SR WITH CAL High Power Programmable Bipolar Power Supply, ± 0V - 40V, ± 0A - 30A
PBZ40-40 SR WITH CAL High Power Programmable Bipolar Power Supply, ± 0V - 40V, ± 0A - 40A
PBZ40-50 SR WITH CAL High Power Programmable Bipolar Power Supply, ± 0V - 40V, ± 0A - 50A
PBZ60-20.1 SR WITH CAL High Power Programmable Bipolar Power Supply, ± 0V - 60V, ± 0A - 20.1A
PBZ60-26.8 SR WITH CAL High Power Programmable Bipolar Power Supply, ± 0V - 60V, ± 0A - 26.8A
PBZ60-33.5 SR WITH CAL High Power Programmable Bipolar Power Supply, ± 0V - 60V, ± 0A - 33.5A
PBZ80-15 SR WITH CAL High Power Programmable Bipolar Power Supply, ± 0V - 80V, ± 0A - 15A
PBZ80-20 SR WITH CAL High Power Programmable Bipolar Power Supply, ± 0V - 80V, ± 0A - 20A
PBZ80-25 SR WITH CAL High Power Programmable Bipolar Power Supply, ± 0V - 80V, ± 0A - 25A
PBZ20-120 BP WITH CAL High Power Programmable Bipolar Power Supply, ±0 to 20V / ±0 to 120A
PBZ20-140 BP WITH CAL High Power Programmable Bipolar Power Supply, ±0 to 20V / ±0 to 140A
PBZ20-160 BP WITH CAL High Power Programmable Bipolar Power Supply, ±0 to 20V / ±0 to 160A
PBZ20-180 BP WITH CAL High Power Programmable Bipolar Power Supply,  ±0 to 20V / ±0 to 180A
PBZ20-200 BP WITH CAL High Power Programmable Bipolar Power Supply, ±0 to 20V / ±0 to 200A
PBZ40-60 BP WITH CAL High Power Programmable Bipolar Power Supply, ±0 to 40V / ±0 to 60A
PBZ40-70 BP WITH CAL High Power Programmable Bipolar Power Supply, ±0 to 40V / ±0 to 70A
PBZ40-80 BP WITH CAL High Power Programmable Bipolar Power Supply, ±0 to 40V / ±0 to 80A
PBZ40-90 BP WITH CAL High Power Programmable Bipolar Power Supply, ±0 to 40V / ±0 to 90A
PBZ40-100 BP WITH CAL High Power Programmable Bipolar Power Supply, ±0 to 40V / ±0 to 100A
