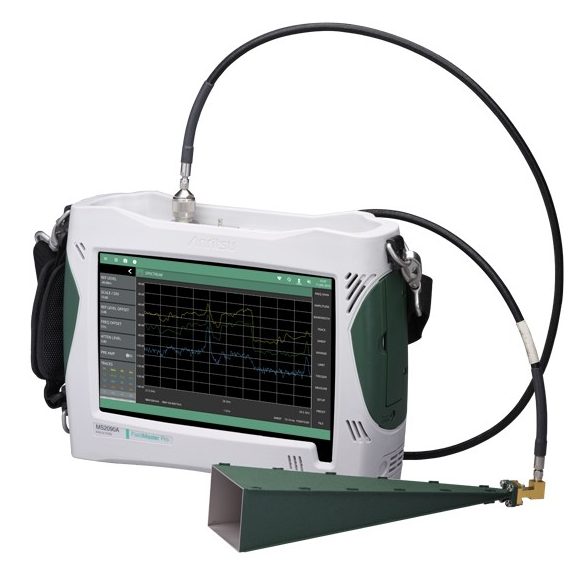

Anritsu 5G kézi spektrumanalizátor és jelanalizátor MS2090A

Az Anritsu új valós idejű 5GNR kompatibilis spektrumanalizátora a kézi műszerek piacán a legszélesebb frekvenciaátfogást (9 kHz - 54 GHz), valamint a legnagyobb 110 MHz sávszélességű, valós idejű spektrumanalízis lehetőségét biztosítja. Ezzel egy teljes 100MHz-es 5G NR vivő, és közvetlen környezete vizsgálható valós időben.

Az IQ capture/streaming opcióval a teljes 5G blokk I/Q adatai rögzíthetők vagy továbbíthatók további analízisre.

Osztálya legjobb műszereként a következő jellemzőkkel bír:

• DANL < -160 dBm
• TOI +20 dBm
• Fáziszaj -110 dBc/Hz @ 100 kHz offset
• Fejlett interferencia kereső és lefedettség mérő mód, térképes megjelenítéssel

A modernizált dizájnnak és kimagasló teljesítményének köszönhetően mindennapjaink és a jövő kihívásait is könnyedén veszi; legyen szó az 5G, műsorszórás, aerospace/hadipar, satcom vagy radar méréstechnikáról

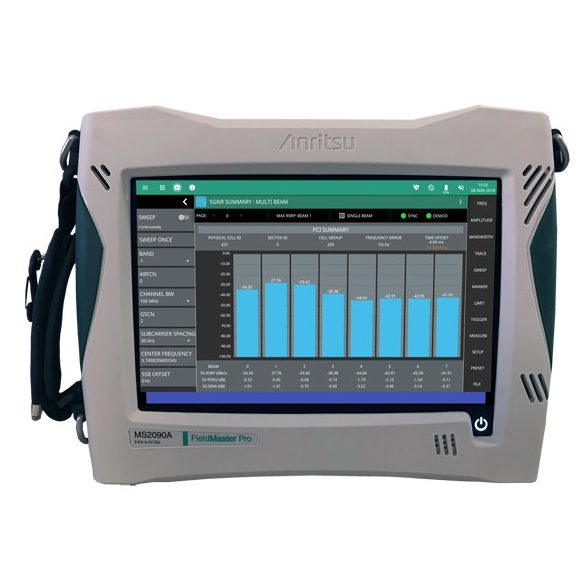

5G méréstechnikában a következő újdonságokat biztosítja:

• 5G New Radio demoduláció
• Cell ID
• Beam ID
• RSRP/RSRQ
• SINR
• EVM

Az új külső mellé új 25 cm-es kijelző is jár, mely 1280 x 800-as felbontással rendelkezik, az érintő képernyő pedig leegyszerűsíti a spektrum vizsgálatát: egyszerű húzó mozdulattal és érintéssel változtathat frekvenciatartományt, vagy közelíthet egy-egy jelre.

A műszer SCPI parancsokkal, vagy saját PC szoftveréből vezérelhető. Utóbbi olyan grafikus felülettel rendelkezik, mintha a műszer előtt ülve dolgoznánk.

LTE analízis, háromszögeléses iránymérés, AM/FM analízis, spektrum felvétel és visszajátszás, teljesítménymérés és kábel valamint antenna ellenőrzés és még további képességek is rendelkezésre állnak.



A Field Master sorozat két kisebb taggal bővült. A kevésbé "advanced" felhasználók a költséghatékonyabb MS2080A (4/6 GHz) és MS2070A (3 GHz) műszerek közül is választhatnak. Minden Field Master az Anritsu legújabb architektúrájával rendelkezik, modern, letisztult könnyen használható menürendszerrel, gyors üzemmód váltásokkal, instant sebességű PC-s vezérléssel stb.

Kérdés a termékről
Részletek
Adatok
Videó:
Részletek

Specifikációk:

  • Frekvenciatartomány 9 kHz - 9/14/20/26.5/32/44/54 GHz
  • Erősítő tartománya: DANL +30 dBm
  • Fáziszaj 1 GHz-en: -110 dBc/Hz @ 100 kHz offset
  • RBW: 1 Hz - 10 MHz
  • Valósidejű sávszélesség: 20 MHz - 100 MHz
  • Amplitúdó pontosság: < 14 GHz ± 1.3 dB (± 0.5 dB, általános érték)
  • Anritsu MS2090A Field Master Pro gyártói adatlap



Képességek:

  • 5G és LTE analízis
  • Gated Sweep (egyszerre Zero-Span és RF spektrum nézettel valamint 5G TDD esetén időrés azonosítással)
  • Interferencia keresés (aktív antennebefogóval, háromszögeléssel)
  • Lefedettség térképezés
  • Kábel- és antennaanalízis 6 GHz-ig külső S331P Site Masterrel
  • Teljesítménymérés külső USB-s teljesítménymérővel
  • IQ capture/Stream
  • 110 MHz RTSA
  • AM/FM analízis
  • Spektrum felvétel/visszajátszás
  • EMF mérés

5G mérési lehetőségek a 3GPP TS 38.104 V15 szabvány szerint:

  • frekvencia hiba
  • time offset
  • cella/szektor ID
  • modulaciós minőség
  • akaratlan kibocsájtás
  • foglalt sávszélesség
  • szomszédos csatorna szivárgási arány
  • adó spurious 12.75 GHz-ig
  • EIRP
  • szinkronizációs jelblokk (SSB)
