Részletek
Specifikációk:
- 12 bit vertikális felbontás teljes sávszélességben, 4 aktív csatorna esetén is
- 350 MHz-1 GHz sávszélesség
- 10 GS/s mintavétel
- 250 Mpt mélységű memória
- 15.6”-os 1920x1080-as felbontású érintőkijelző
- 4 analóg csatorna
Funkciók és tulajdonságok
- MAUI OneTouch kezelőfelület, az intuitív és hatékony működtetésért
- WaveScan – Keres és Talál funkció
- Labnotebook Dokumentáció és Jegyzőkönyv Generátor
- Spektrumanalizátor opció
- Függvénygenerátor opció
- Előzmények mód
- Teljesítmény Analízis opció
- 23 különböző Seria Data Trigger és Dekóder funkció
- 16 digitális csatorna 1.25 GS/s
- Analóg és digitális kereszt-mintázat triggerelés
- Digitális mintázat keresés
- Analóg és digitális időmérés
- Aktivitás indikátorok
Rendkívüli soros adat analízáló eszközök:
- I2C, SPI, UART
- CAN, CAN FD, LIN, FlexRay™, SENT
- Ethernet 10/100BaseT,
- USB 1.0/1.1/2.0, USB 2.0 HSIC
- Audio (I2S, LJ, RJ, TDM)
- MIL-STD-1553, ARINC 429
- MIPI D-PHY, DigRF 3G, DigRF v4
- Manchester, NRZ, MDIO, SpaceWire, SPM
Felhasználási területek:
- Teljesítményelektronika
- Digitális teljesítmény menedzsment, és teljesítmény integritás
- Mélyen beágyazott rendszerek vizsgálata szenzorokkal
- Teljesítmény szekvencia tesztelések
- Mechatronikai tesztek
|
Cikkszám |
Sávszélesség |
Mintavételezési sebesség |
Csatornák száma |
Memória mélység |
|
HDO6034B |
350 MHz |
10 GS/s |
4 Ch |
50 Mpts/Ch |
|
HDO6054B |
500 MHz |
10 GS/s |
4 Ch |
50 Mpts/Ch |
|
HDO6104B |
1 GHz |
10 GS/s |
4 Ch |
50 Mpts/Ch |

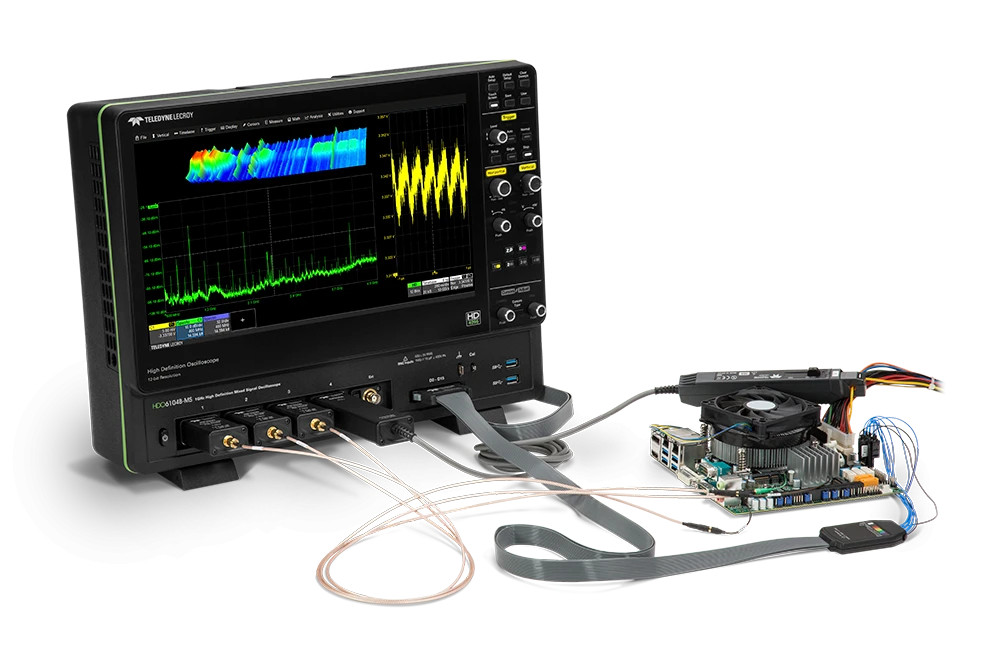

Elérhetők 16 digitális csatornával -MS modellként is.
Elérhető memória bővítmények: 100 Mpts/Ch és 250 Mpts/Ch.
Így is ismerheti:
Teledyne LeCroy HDO6k, HDO6000, HDO 6000, HDO 6000B, HDO6000B, HDO6034B, HDO6054B, HDO6104B, HDO6034B-MS, HDO6054B-MS, HDO6104B-MS
