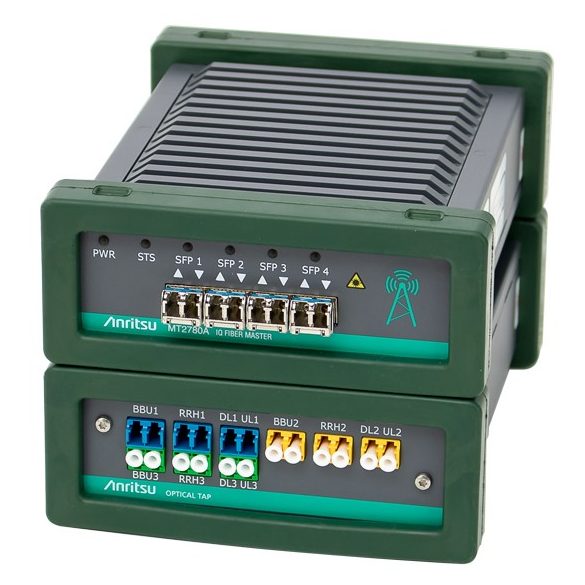

IQ alapú PIM és RF analizátor MT2780A

Az MT2780A egy kijelző és felhasználói interfész nélküli RF mérőműszer, mely a hálózat CPRI-t használó linkjeinek IQ adatait dolgozza fel.

A 4-portos műszerrel a földről, a BBU mellől végezhetünk rádiós méréseket az élő forgalmon:



  • RF over CPRI - spektrummérések és interferencia keresés
  • PIM over CPRI - PIM mérés bármely frekvencián
  • PIM analytics - hosszú távú PIM monitorozásból vett következtetések
  • PIM location (DTP) - PIM hibahely keresés

Az eredményekhez nem kell megtörni a szolgáltatást, egyszerre maximum 3 downlinket és 1 CPRI uplinket / 12 szektort monitorozhatunk.

Támogatott a 4x4 MIMO és minden Tier 1 OEM bázis állomás. A CPRI line rate választható 1 – 8, az LTE sávszélesség (5, 10, 15, 20 MHz). Minden jelentős gyártó támogatott: Ericsson, Huawei, Nokia, és Samsung.

Általános mérési összeállítás egy sávos vizsgálatra: a műszer bekötését követően a rádiókommunikációs link helyreállítható és a forgalom újraindítható

A műszert az ingyenes és support díj nélküli MX280020A szoftverrel vezérelheti, mely 12 AxC trace-t képes megjeleníteni egyszerre. A mérések automatizálhatók és azonnali jegyzőkönyv generálásra is van lehetőség.

A spektrum vizsgálat során a klasszikus mérési lehetőségekkel élhetünk, mint pl.: max hold, átlagolás, sweep beállítások, pass/fail limitek, marker, vízesés diagram, windowing, RBW beállítások stb.

Kérdés a termékről
Részletek
Adatok
Részletek

CPRI link rate-k:

  1. Line bit rate 1 614.4 Mbit/s
  2. Line bit rate 2 1228.8 Mbit/s
  3. Line bit rate 3 2457.6 Mbit/s
  4. Line bit rate 4 3072.0 Mbit/s
  5. Line bit rate 5 4915.2 Mbit/s
  6. Line bit rate 6 6144.0 Mbit/s
  7. Line bit rate 7 9830.4 Mbit/s
  8. Line bit rate 8 10137.6 Mbit/s

Több sávos mérési összeállítás, egy műszerrel

PIM mérés eredményei:

  • Multiband dual carrier - IM3-5
  • Single carrier - IM3-5
  • Single carrier harmonic - H2, H3
  • PIM Power Level PIM measurement in dB relative to thermal noise floor (measurements in dBm or dBsb)
  • PIM Desensitization pass/fail limit (dB)
  • Noise floor auto-calibration of RRH under test
