Méréstechnikai és monitorozó megoldásaink

Anritsu Spektrumanalizátorok

Anritsu Spektrumanalizátorok
Anritsu Spektrumanalizátorok
Anritsu Spektrumanalizátorok
Anritsu Spektrumanalizátorok
Anritsu Spektrumanalizátorok
Anritsu Spektrumanalizátorok

Anritsu Spektrumanalizátorok

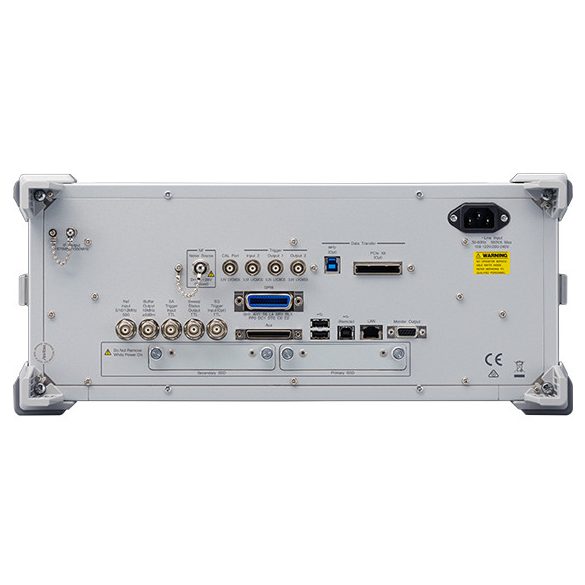

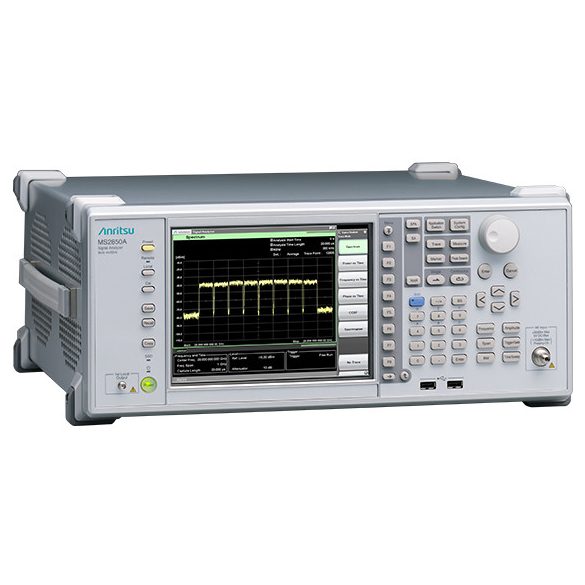

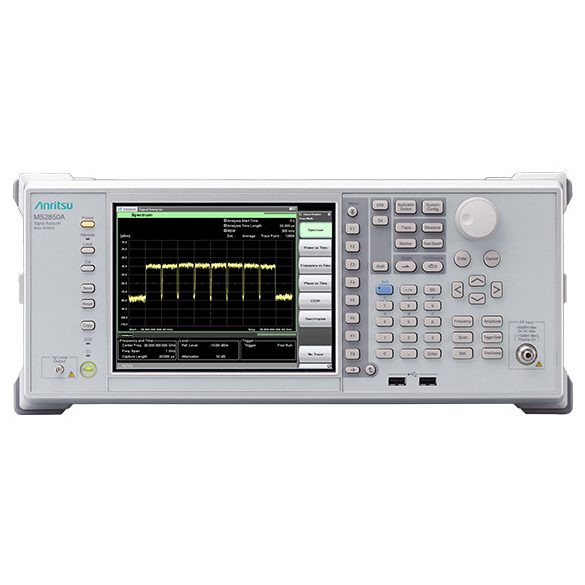

Az MS2850A spektrum- és jelanalizátor 1GHz-es analízis sávszélességgel az 5GNR mérésekre lett tervezve. A műszer alsó frekvenciahatára 9kHz, míg felső határa 44.5GHz, így egyaránt képes a 6GHz alatti, és a mm-es hullámhosszúságú sávok mérésére is. A jelanalizátor bő memóriájával képes akár 24 másodpercnyi adatot eltárolni. Az tárolt adatokat digitalizálva további vizsgálatokat végezhet.

A műszer kivételes dinamikatartománnyal rendelkezik:

A műszer 5GNR és LTE-A méréseken kívül fáziszaj és zajtényező mérésekre is képes.

Specifikációk:

  • DANL: -164dBm
  • RBW: 1Hz - 10MHz
  • TOI: 16dBm

Az MS2840A az előző spektrumanalizátor egyszerűbb, de nagy frekvenciás párja, mely külső keverőkkel akár 325GHz-re is képes. Az analízis sávszélesség ezen a készüléken maximum 125MHz lehet.

Mérési lehetőségek:

  • fáziszaj
  • zajtényező
  • vektoros és analóg moduláció analízis
  • BER mérés

Specifikációk:

  • DANL: -164dBm
  • RBW: 1Hz - 31.25MHz
  • TOI: 16dBm

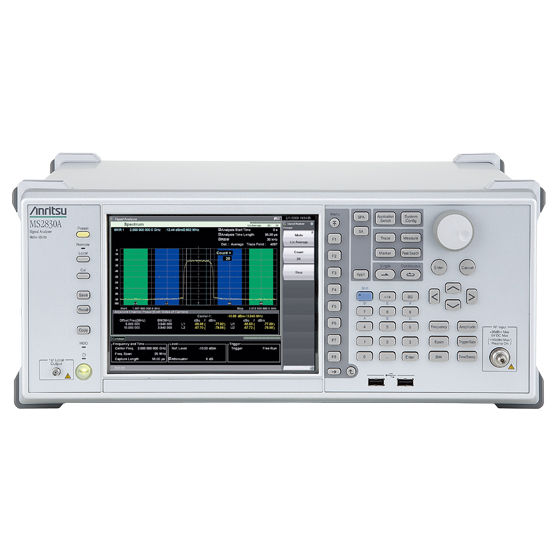

Az MS2830A felső határ frekvenciája 43GHz, mely külső keverőkkel 325GHz-ig bővíthető.

Dinamikatartománya 159dB 25GHz-en, és 157dB 40GHz-en.

Az analízis sávszélessége 125MHz.

A szélessávú lekeverőkhöz beépített 1GHz-es sávszélességű IF kimenettel rendelkezik.

Mérési lehetőségek:

  • LTE
  • LTE-A (TDD/FDD)
  • W-CDMA
  • GSM
  • TD-SCDMA
  • WLAN


MS2690A

Az MS2690A rendkívüli 50Hz-es alsó határ frekvenciával rendelkezik. A felső határ 6GHz, mely 26.5GHz-ig bővíthető. A műszer analízis sávszélessége 31.25MHz - 162.5MHz között választható.



  • TOI: +22dBm
  • DANL: -166dBm/Hz

A műszer beépített vektor jelgenerátorral is felszerelhető:



  • Frekvencia: 125 MHz - 6 GHz
  • Szint pontosság: +/-0.5dB

A műszert a következő területeken végzett tesztekre ajánljuk:



  • BTS és UE transmitter tesztek
  • Vevő tesztelés a jelgenerátorral
  • R&D
  • 5G NR (sub-6 GHz)
  • LTE/LTE-Advanced (FDD/TDD), EDGE Evolution, és HSPA Evolution
  • WLAN IEEE802.11a/b/g/j/n/p/ac
  • Teljesítmény erősítők tesztelése
  • Műholdas távközlési tesztek
  • 3GPP technológák fizikai réteg szintű tesztelése
  • ACLR tesztek kiváló mérési sebességgel
