LeCroy HDO6000A Oszcilloszkóp

LeCroy HDO6000A Oszcilloszkóp
LeCroy HDO6000A Oszcilloszkóp
LeCroy HDO6000A Oszcilloszkóp
LeCroy HDO6000A Oszcilloszkóp
LeCroy HDO6000A Oszcilloszkóp
LeCroy HDO6000A Oszcilloszkóp

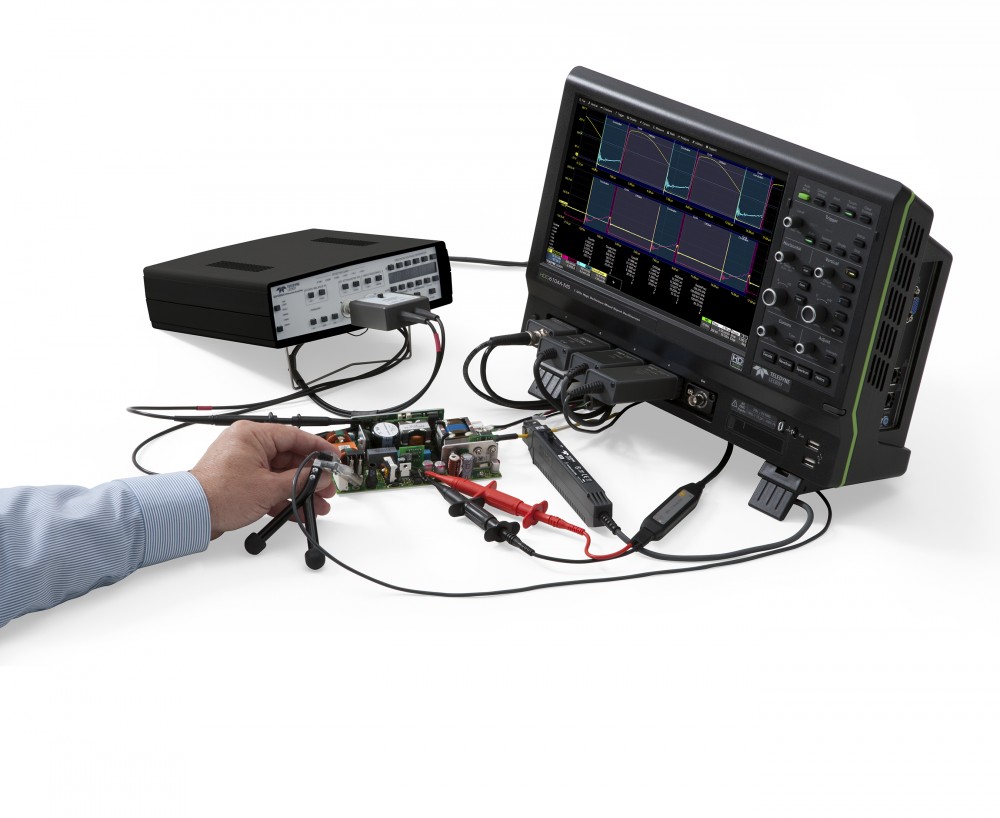

Teledyne LeCroy HDO6000A HD oszcilloszkóp

A 12 bites HDO6000A ideális eszköz áramkör validációhoz, rendszer debuggoláshoz, és hullámforma analízishez.
Az oszcilloszkóp komoly eszközkészlete analitikus eszközöket, egyedi alkalmazáscsomagokat kínál a tesztelési folyamatok egyszerűsítésére. A WaveScan Keres és Talál és az Előzmények Mód kombinációja a haladó triggelési módokkal, lehetővé teszik a problémák azonosítását és elkülönítését. Míg a Spektrumanalizátor Mód frekvenciatartománybeli vizsgálatokat tesz lehetővé.

Kérdés a termékről
Részletek
Adatok
Videó
Részletek

Specifikációk:

  • 12 bit felbontás
  • 350MHz-1GHz sávszélesség
  • 10 GS/s mintavétel
  • 250Mpt mélységű memória
  • 12.1”-os érintőkijelző
  • 4 csatorna

Funkciók és tulajdonságok

  • MAUI OneTouch kezelőfelület, az intuitív és hatékony működtetésért
  • WaveScan – Keres és Talál funkció
  • Labnotebook Dokumentáció és Jegyzőkönyv Generátor
  • Spektrumanalizátor opció
  • Előzmények Mód
  • Teljesítmény Analízis opció
  • 23 különböző Seria Data Trigger és Dekóder funkció
  • 16 digitális csatorna 1.25GS/s
  • Analóg és digitális kereszt-mintázat triggerelés
  • Digitális mintázat keresés
  • Analóg és digitális időmérés
  • Aktivitás indikátorok

Rendkívüli soros adat analízáló eszközök:

  • I2C, SPI, UART
  • CAN, CAN FD, LIN, FlexRay™, SENT
  • Ethernet 10/100BaseT,
  • USB 1.0/1.1/2.0, USB 2.0 HSIC
  • Audio (I2S, LJ, RJ, TDM)
  • MIL-STD-1553, ARINC 429
  • MIPI D-PHY, DigRF 3G, DigRF v4
  • Manchester, NRZ, MDIO, SpaceWire, SPM

Felhasználási területek:

  • Teljesítményelektronika
  • Digitális teljesítmény menedzsment, és teljesítmény integritás
  • Mélyen beágyazott rendszerek vizsgálata szenzorokkal
  • Teljesítmény szekvencia tesztelések
  • Mechatronikai tesztek

Cikkszám

Sávszélesség

Mintavételezési sebesség

Csatornák száma

Memória mélység

HDO6034A

350 MHz

10 GS/s

4 Ch

50 Mpts/Ch

HDO6054A

500 MHz

10 GS/s

4 Ch

50 Mpts/Ch

HDO6104A

1 GHz

10 GS/s

4 Ch

50 Mpts/Ch

Elérhetők 16 digitális csatornával -MS modellként is.

Elérhető memória bővítmények: 100 Mpts/Ch és 250 Mpts/Ch.
